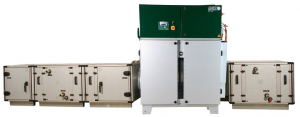

Gamme de déshumidificateurs RZ FLEX

Capacité de déshumidification à 20°C / 60%RF

44 – 110 kg/h


Débit d’air sec
190 m³/h

TÉLÉCHARGER LA FICHE PRODUIT
Louer un Déshumidificateur
Maintenir un Déshumidificateur
Acheter un Déshumidificateur

DONNÉES TECHNIQUES

Deshydrateur type RZ-81 RZ-101 RZ-102
Débit d’air sec² (m³/h) 2800 4500 7000
Capacité nominale¹ (kg/h) 2,8 2,7 2,7
Pression statique disponible (PA) >200 >200 >200
Capacité de déshumidification kg/h* 44 71 110

Pour un air d’entrée Process à 35°C et 15,8 g/kgas ,et un circuit eau 6-12°C en BF 1

BOBINES

RZ-FLEX Coils

* 80/60°C
** 6/12°C, 0% Eau glycolée, BF1 en pré déshu
6/12°C, 0% Eau glycolée, BF2 en post refroidissement
La BF2 peut être utilisée en pré-deshumidification.

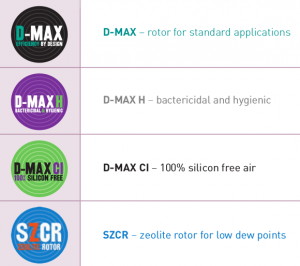

OPTIONS DE ROUES

Rotor Options RZ-FLEX

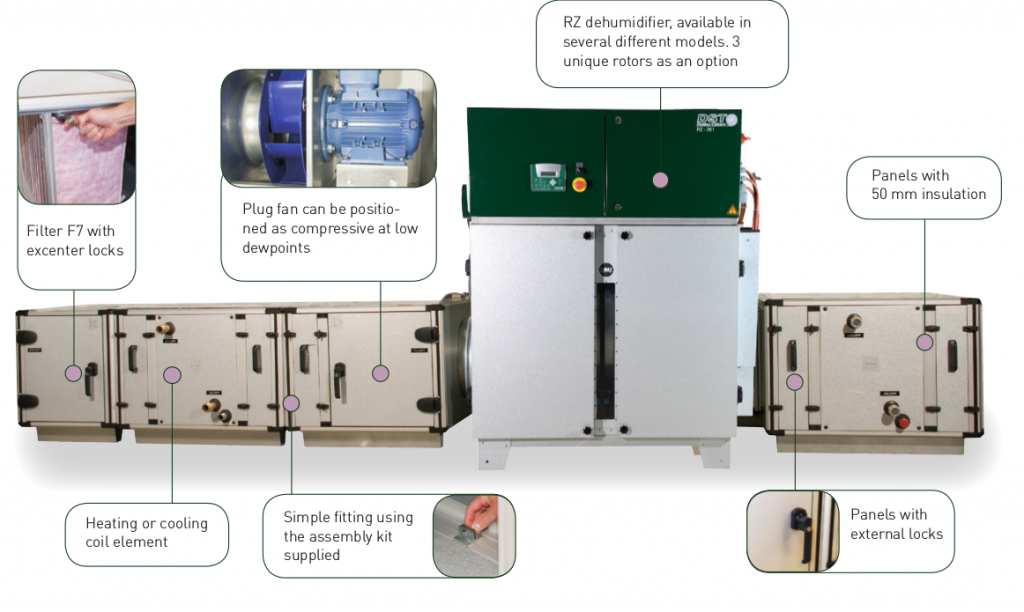

RZ-FLEX – choisissez vos caissons modulaires selon votre projet

Un planning plus simple avec un seul fournisseur

RZ FLEX est constitué d’un système modulaire qui intègre un déshydrateur de type RZ. Choisissez les éléments à assembler de type BATTERIE FROIDE (BF) PREDESHU et BF POST REFROIDISSEMENT, ou bien retenez un système DST complètement intégré avec contrôle de l’humidité et de la température. Cette solution sera toujours techniquement optimisée, plus simple à gérer que de celle de travailler avec plusieurs fournisseurs. Toutes les fonctions sont testées en usine avant livraison. La basse consommation énergétique est garantie par une déshumidification type Récusorb avec récupération intégrale de la chaleur. Avec RZ Flex, la combinaison de la prédéshu et du déshy par adsorption est optimale pour chaque projet. Pour des applications avec des contraintes hygiéniques sévères, nous recommandons une déshumidification par voie sèche (roue dessicante-adsorption)

Structure modulaire

Les modules sont constitués d’une structure Alu. Les panneaux sont en Aluminium électro-zingué (inox en option) avec 50mm d’isolant pris en sandwich dans la double peau pour une meilleure protection thermique et acoustique. Tous les composants fonctionnels peuvent être intégrés en amont ou en aval du déshydrateur.

Filtres

Les RZ Flex intègrent des filtres à poches intégraux (en caisson), de classe F7, auto centrants (F9 en option)

Batteries Froides / ou Chaudes

Les BF sont disponibles avec différentes connexions. Des lucarnes de contrôle sont placées avant et après les échangeurs. Les ailettes de la BF sont traitées spécifiquement pour réduire l’eau stagnante et diminuer la perte de charge.

Ventilateurs

Un ventilateur process en roue libre, avec des pales en faces arrière, nécessite un entretien minimal et réduit l’énergie consommée. Le ventilateur peut être pilotée par un variateur de fréquence (option). Il est monté sur des silent-blocks. Pour les très bas points de rosée, le ventilateur peut être placé en amont du déshy (en poussant). La turbine est revêtue de peinture époxy.

Régulation

Une régulation de l’hygrométrie et de la température est disponible en option, avec paramétrage et mise au point en usine pour un démarrage plus rapide sur site. Les sondes et boitiers de régulations sont avec leur câbles permettant un raccord aisé avec l’armoire de contrôle.

Roue dessicante à haute performance, lavable SEIBU-GIKEN

Tous les déshydrateurs sont équipés de roue D-MAX en standard. Le modèle D-MAX a un rendement supérieur et une grande durée de vie : il est lavable et non inflammable. Trois autres types spécifiques de roue SEIBU GIKEN sont disponibles en option

RZ-FLEX
RZ-FLEX

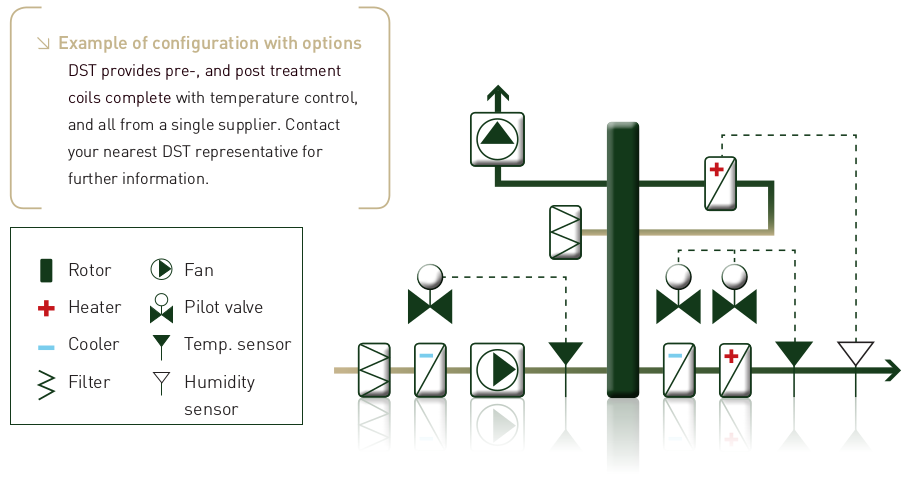

SCHÉMA

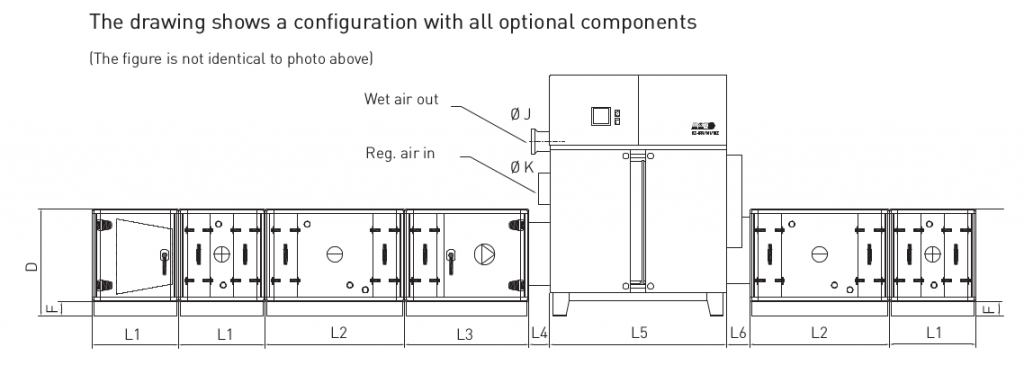

RZ-FLEX (6)

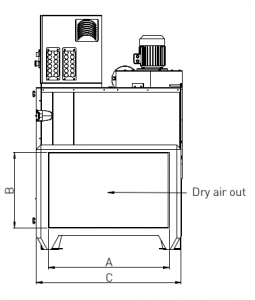

RZ-FLEX (8)

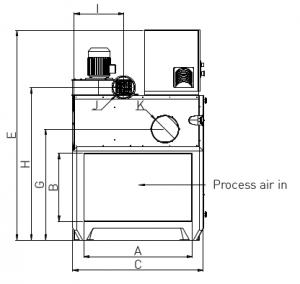

RZ-FLEX (9)

DIMENSIONS

RZ-FLEX (7)

APPLICATIONS

RZ Flex a été développé dans le cadre d’application requérant des solutions complètes (PREDEHU + DESHY+ POST REFROIDISSEMENT) afin de contrôler précisément l’hygrométrie et la température. Ces unités peuvent être pourvues d’équipements spéciaux propre à l’industrie pharmaceutique, plastique, agroalimentaire, automobile, de la confiserie….

NOUS CONTACTER



Prénom

Conformément à la Loi Informatique et Libertés du 6 janvier 1978 modifiée et au Règlement Européen du 27 avril 2016, vous disposez d’un droit d’accès, de rectification,
d’effacement et de portabilité des données, ainsi qu’un droit à la limitation et à l’opposition du traitement. Vos données à caractère personnel ne sont pas conservées
au-delà de la durée nécessaire à la finalité de leur traitement, sous réserve du respect des délais de conservation nécessaires.

Télécharger la fiche produit

Gamme de déshumidificateurs RZ FLEX

RZ-FLEX

Dehumidifying capacity at 20%C / 60%RH
44 – 110 kg/h

Dry air flow
2800 – 7000 m³/h


TECHNICAL DATA


RZ-81RZ-101RZ-102
Dry air flow m³/h280045007000
Dry air condition* g/kg2,82,72,7
Dry air available pressure Pa(s)>200>200>200
Dehumidification capacity kg/h*4471110


* At process air inlet 35°C 15,8 g/kg and cooler 1 as a precooler with water in/out 6/12°C


COILS

RZ-FLEX Coils
* 80/60°C
** 6/12°C, 0% freezing additive. Cooler 1 as precooler.
*** 6/12°C, 0% freezing additive. Cooler 2 as precooler.
Cooler 2 can also be placed as a precooler.


ROTOR OPTIONS

Rotor Options RZ-FLEX


RZ-FLEX – choose components according to your project


Simpler planning with one supplier

RZ FLEX consists of a modular system integrated with an RZ standard dehumidifier. Choose components such as precooling and postcooling, or integral temperature and moisture control. DST supplies a complete unit, which results in simpler planning, faster commissioning and unequivocal functional responsibility compared with systems built up via several different suppliers. All control functions are tested at the factory prior to delivery.
Low energy consumption is guaranteed thanks to the “Recusorb” dehumidification principle with integral heat recovery. With RZ FLEX, the combination of precooling and sorption dehumidification is optimal for every project. For applications with stringent hygiene requirements, we recommend a solution using dry cooling.

Module structure
The modules are made up using an aluminium framework. The panels are made from aluminium zinc (stainless steel is available as an option) with 50 mm double wall insulation, which also results in high levels of noise attenuation. All functional elements (see the example below) can be placed either before or after the dehumidifier.

Filter
RZ Flex comes with integral bag filters, class F7, with centre latches fitted as standard or F9 as an optional extra.

Heating and cooling coils
Cooling coils are available with various outputs. Inspection hatches are placed before and after the coils. The fins of the cooling coil are treated with hydro fin, which prevents water carry-over and reduces the pressure drop.

Fans
A directly driven process fan with rear-facing blades requires minimal servicing and ensures low energy consumption. The chamber fan can be provided with a frequency converter (optional). The fan is mounted on runners. At low dewpoints, the fan can be placed before the dehumidifier as a compressive fan. The impeller is powder-painted.

Controls
Temperature and moisture control are available as optional extras, and are programmed and tested at the factory for faster startup in site. Sensors and controllers are supplied with cables for simple connection to the central electric unit.

Washable, highly efficient rotor
All dehumidifiers come with the D-MAX rotor fitted as standard. The D-MAX has a high deshumidification capacity and long service life, and it is washable and non-flammable. Another three rotors with unique properties are available as optional extras.

RZ-FLEX

RZ-FLEX


DRAWINGS

RZ-FLEX (6)
RZ-FLEX (8)

RZ-FLEX (9)


DIMENSIONS


RZ-FLEX (7)


APPLICATIONS

RZ FLEX has been developed for applications requiring complete solutions for dehumidification, with moisture and temperature control. These units can also be fitted with special requirements; during pharmaceutical manufacturing, in the plastics industry, the manufacture of food and confectionery, the automotive industry, and others.
