Hygrostat et régulateur électronique EH3 T2

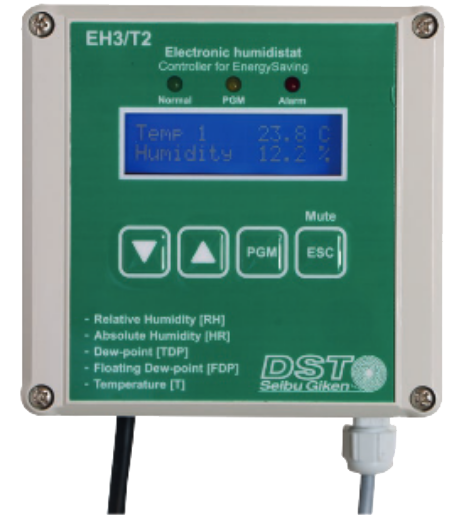

EH3 T2 – Hygrostat et régulateur électronique

– Humidité relative en % HR
– Humidité absolue en g/kg
– Point de rosée en °Cdp
– Température en °C / K / °F
– Deux régulateurs indépendants
– Modules complémentaires possibles:

  • Version sans condensation grâce au capteur de température placé sur la surface choisie, sert également de point de consigne pour le régulateur d’humidité.
  • Communication par ModBus
  • Affichages supplémentaires

Deux contacts à fermeture:
Sur chaque relais, vous choisissez un des quatre paramètres à régler. Vous pouvez ainsi contrôler un déshumidificateur d’air en deux points ou commander deux déshumidificateurs indépendants. Ou bien utiliser un des relais pour un déshumidificateur et l’autre relais pour vérifier la température.

Affichage et diodes :
Le coffret EH3 est équipé d’un affichage à deux lignes pouvant présenter simultanément deux paramètres. Il dispose également de deux diodes : verte, “Normal”, et rouge, “Alarme”. Le changement entre ces diodes est programmé en fonction du paramètre choisi.

Sorties analogiques :
Deux sorties en V c.c. ou mA; sélection de la source à partir du régulateur PI ou d’un des quatre paramètres.

Régulateur PI :
Surveille les fonctions d’économie d’énergie sur les déshumidificateurs en 3 x 400 V ou en vanne de batterie froide. Réglez la valeur désirée pour l’humidité relative, l’humidité absolue, le point de rosée ou la température et EH3 maintient cette valeur constante.

Capteur :
Capteur capacitif d’Honeywell d’une précision <+- 2% HR et <+- 0,5°C. Tous les capteurs sont livrés avec un protocole d’étalonnage spécial.


Données techniques

Capteur:
Plage de mesure: -30°C à +80 °C. 0 à 100%RH (sans condensation)
Précision: <±2% HR et <±0,5°C sur toute la plage de mesure
Stabilité en humidité: ±1% HR à 50% HR sur 5 ans.
Etalonnage: Chaque capteur est livré avec un protocole d’étalonnage spécial pour 0% HR et 75,3% HR. Remplacement facile du capteur: après avoir réglé les paramètres étalonnage à l’écran, on retrouve une précision <±2% HR.
Temps de réponse: 30 secondes avec basse vitesse d’air
Installation: Livré avec un câble de capteur de 10 m et des accessoires pour la fixation murale.
Option: Câble de 20 m

Coffret:
Dimensions: Hauteur: 120 mm, profondeur: 90 mm, largeur: 122 mm
Affichage: Écran LCD à 2 lignes
Témoins d’alarme: Diode verte marquée “Normal” et diode rouge marquée “Alarm”
Programmation: Quatre touches.
Boîtier: IP65, ABS. Température de fonctionnement de 0 à + 50°C
Poids: 0,7 kg.
Installation: Fixation murale avec 4 trous pour vis ø 4 mm.
Entraxe des trous: hauteur 90 mm, largeur 110 mm.
Option: cadre pour fixation sur panneau.

Raccordement et programmation:
2 relais séparés: Contacts secs, max. 230 V c.a., 16A chacun. Possibilité de choisir les valeurs de paramètres pour la commutation, l’écart jusqu’au déclenchement et le temps de réponse.
2 sorties analogiques: Sélection entre 0 à 10 V c.c., 2 à 10 V c.c., 0 à 20 mA ou 4 à 20 mA. Paramètre et échelle au choix.
Régulateur PI: Utilise une des sorties analogiques (s’il est en fonction)
Témoins d’alarme: Possibilité de choisir le paramètre et le point de commutation entre la diode rouge et la diode verte.
Paramètres: Humidité relative en % HR, humidité absolue en g/kg, point de rosée en °Cdp et température en °C/K/°F avec le capteur standard inclus. Possibilité d’ajouter la température mesurée par un capteur supplémentaire.
Épaisseur du câble: 1 x 1,5 mm2 max. par terminal.
Alimentation: 230 V c.a., 50 Hz. Livré sans câble d’alimentation.



Dimensions hygrostat et régulateur électronique EH3 T2
